KAWAT FLEKSIBEL KEMBAR DUA DAN TIGA BERISOLASI PVC |
|
|
TEGANGAN PENGENAL 300/300 VOLT (NYZ/NYD) |
| |
|
|
|
|
|
| |
|
Pasal Tujuh |
| |
|
KARAKTERISTIK KABEL |
| |
|
|
| 13. |
|
Kuat Hantar Arus (KHA) |
| |
|
|
| |
|
Kuat hantar arus maksimum didasarkan pada daya hantar arus secara terus menerus pada suhu penghantar tidak melebihi 70°C. |
|
|
|
| |
|
Nilai arus yang tercantum dalam Tabel I kolom 10 dan 11 berlaku untuk kawat-kawat fleksibel kembar 2 dan 3 berisolasi PVC di dalam ruangan |
| |
|
dengan suhu sekitar maksimum 3°C dan 40°C. |
| |
|
|
| |
|
|
| 14. |
|
Ukuran dan Konstruksi |
| |
|
|
| 14.1. |
|
Kabel harus dibuat secara baik, rapi, tanpa cacat. Permukaan harus rata. Pengisolasiannya harus baik dan isolasi harus mudah dilepas dari |
|
|
penghantarnya. |
|
|
|
| 14.2. |
|
Konstruksi dan ukuran kabel harus memenuhi syarat-syarat yang tercantum dalamTabel I. |
| |
|
|
| 15. |
|
Resistans Penghantar |
| |
|
|
| |
|
Resistans penghantar yang diukur sesuai SPLN 39, nilai resistans penghantar tidak boleh melebihi nilai maksimum yang tercantum |
| |
|
dalam SPLN 41-1, Tabel IV kolom 3. |
| |
|
|
| |
|
|
| 16. |
|
Resistans Isolasi |
| |
|
|
| |
|
Pengukuran resistans isolasi diukur sesuai SPLN 39, antara penghantar dan air bersuhu 70°C. |
| |
|
|
| |
|
Panjang contoh uji yang terendam air adalah 5 m dan ujung-ujungnya minimum 0,25 m menonjol dari permukaan air. Sebelum dilakukan |
| |
|
pengukuran, contoh uji harus direndam dalam air 70°C minimum 2 jam. Nilai resistans isolasi tidak boleh kurang dari nilai yang tercantum |
| |
|
dalam Tabel I kolom 12. |
| |
|
|
| 17. |
|
Uji Tegangan pada Inti-Inti |
| |
|
|
| |
|
Pengujian dilakukan pada contoh uji sepanjang 5 meter. Isolasi diantara inti dipotong pendek dan inti-inti dipisahkan dengan tangan |
| |
|
sepanjang 2 meter. Kemudian contoh uji direndam dalam air bersuhu (25 ± 5)°C selama minimum 1 jam, antar inti harus mampu menahan |
| |
|
tegangan bolak balik 2.000 V, selama 5 menit. |
| |
|
|
| 18. |
|
Uji Tegangan pada Kabel |
| |
|
|
| |
|
Pengujian dilakukan pada contoh uji sepanjang minimum 10 meter. Kemudian contoh uji direndam dalam air bersuhu (25 ± 5)° selama minimum |
| |
|
1 jam, maka harus mampu menahan tegangan arus bolak-balik 2.000 V selama minimum 5 menit, yang dikenakan pada setiap inti dengan |
| |
|
gabungan antara inti-inti yang lain dan air. |
| |
|
|
| |
|
|
| 19. |
|
Uji Fleksibilitas |
| |
|
|
| |
|
Uji fleksibilitas dilakukan sesuai dengan SPLN 39 kemudian dikenakan pengujian tegangan sesuai dengan Ayat 18. |
| |
|
|
| 20. |
|
Karakteristik Hambatan Api |
| |
|
|
| |
|
Pengujian karakteristik hambatan api dilakukan sesuai dengan SPLN 39 kabel harus mempunyai karakteristik memadamkan sendiri nyala |
| |
|
apinya. |
| |
|
|
| |
|
|
| |
|

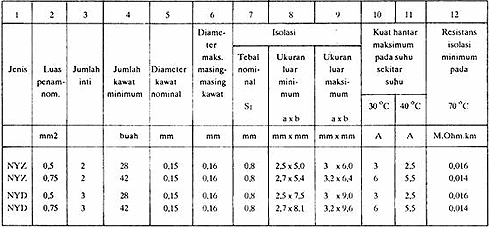

Tabel I: Konstruksi dan ukuran kawat fleksibel kembar 2 dan 3
|
| |
|
NYZ/NYD tegangan pengenal 300/300 V |
| |
|
|
| |
|
|
