KAWAT FLEKSIBEL BERISOLASI PVC |
|
|
TEGANGAN PENGENAL 450/750 VOLT (NYAF) |
| |
|
|
| |
|
|
| |
|
Pasal Tujuh
|
| |
|
|
| |
|
|
| 15. |
|
Resistans Penghantar |
| |
|
|
| |
|
Resistans penghantar yang diukur sesuai SPLN 39, nilai resistans penghantar tidak boleh melebihi persyaratan maksimum sebagaimana |
| |
|
tercantum dalam SPLN 41-1. |
| |
|
|
| 16. |
|
Resistans Isolasi pada Suhu 70° |
| |
|
|
| |
|
Nilai resistans isolasi yang diukur sesuai SPLN 39 tidak boleh kurang dari nilai yang tercantum dalam Tabel I kolom 6. |
| |
|
|
| 17. |
|
Uji Tegangan |
| |
|
|
| |
|
Contoh uji sepanjang minimum 10 m, direndam dalam air (25 ± 5)° minimum 1 jam, kemudian dikenakan tegangan bolak-balik 2500 V selama |
| |
|
minimum 5 menit dan tidak boleh terjadi penembusan tegangan. |
| |
|
|
| 18. |
|
Karakteristik Hambatan Api |
| |
|
|
| |
|
Pengujian karakteristik hambatan api dilakukan sesuai SPLN 39, kawat fleksibel berisolasi harus mempunyai karakteristik memadamkan sendiri |
| |
|
nyala api. |
| |
|
|
| 19. |
|
Kuat Hantar Arus (KHA) |
| |
|
|
| |
|
Kuat hantar arus maksimum didasarkan pada suhu penghantar tidak melebihi 70° dan kondisi beban terus menerus. Besarnya arus yang |
| |
|
tercantum dalam Tabel I kolom 7 dan 9, berlaku untuk kawat-kawat fleksibel berisolasi dalam pipa dengan suhu keliling maksimum masing-masing |
| |
|
30° dan 40°. |
| |
|
|
| |
|
Besarnya arus yang tercantum dalam Tabel I kolom 8 dan 10 berlaku untuk kawat-kawat fleksibel berisolasi di udara dengan suhu keliling |
| |
|
maksimum masing-masing 30° dan 40°, dimana kawat-kawat fleksibel berisolasi tersebut dipasang dengan jarak antara sekurang-kurangnya |
| |
|
sama dengan diameter luar kawat berisolasi itu. |
| |
|
|
| |
|
Besarnya arus-arus tersebut dalam Tabel I, kolom 7 dan 9 berlaku pula untuk kawat-kawat berisolasi yang dihubungkan pada lemari-lemari |
| |
|
saklar dan pada lemari-lemari distribusi. |
| |
|
|
| |
|

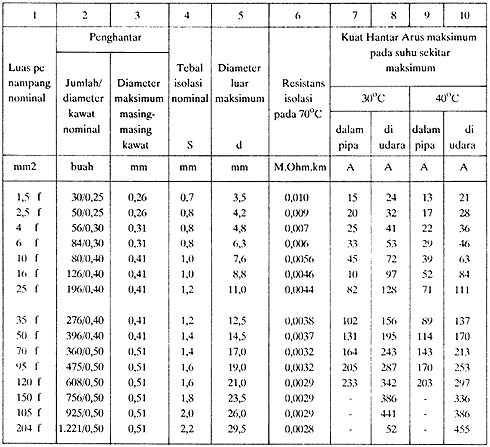

Tabel I: Konstruksi dan KHA Kawat Fleksibel Berisolasi NYAF |
| |
|
|
| |
|
|
| |
|
|
| |
|
Catatan : Untuk konstruksi penghantar dipintal dan dipilin bulat jumlah kawat masing-masing kelompok pintalan harus sama. |
| |
|
|
