KAWAT FLEKSIBEL KEMBAR DUA DAN TIGA BERISOLASI PVC |
|
|
TEGANGAN PENGENAL 300/300 VOLT (NYZ/NYD) |
| |
|
|
|
|
|
| |
|
Pasal Tiga |
| |
|
PENANDAAN |
| |
|
|
| 5. |
|
Kode Pengenal |
| |
|
|
| |
|
| Huruf Kode |
|
Komponen |
ff |
|
Kabel jenis standar, dengan tembaga sebagai penghantar |
N |
|
Isolasi PVC |
Y |
|
Berpenghantar 2 |
Z |
|
Berpenghantar 3, yang di tengah dimaksudkan sebagai pelindung (penghantar tanah) |
D |
|
Sangat fleksibel |
|
| |
|
Penandaan kode pengenal dilengkapi dengan luas penampang penghantar dan tegangan pengenal. |
|
|
|
| |
|
Contoh: |
| . |
|
|
|
a. |
NYZ 0,5 ff.300/300 V |
| |
|
Menyatakan suatu kawat fleksibel kembar 2 berisolasi PVC dengan tegangan pengenal 300/300 V, |
|
|
berpenghantar kawat tembaga halus, sangat fleksibel, dipintal bulat dengan luas penampang 0,5 mm2. |
| |
|
|
|
b. |
NYD 0,75 ff.300/300 V |
| |
|
Menyatakan suatu kawat fleksibel kembar 3, berisolasi PVC dengan tegangan |
|
|
pengenal 300/300 V, berpenghantar kawat tembaga halus, sangat fleksibel, dipintal bulat dengan luas penampang 0,75 mm2. |
| |
|
|
| 6. |
|
Penandaan Penghantar |
| |
|
|
| 6.1. |
|
Pengenal Kawat Kembar 2 dan 3 Berisolasi |
| |
|
Isolasi boleh berwarna sesuai dengan warna yang dipilih oleh produsen asalkan tidak berwarna hijau-kuning secara kombinasi dan |
| |
|
tidak pula berwarna biru muda. |
| |
|
|
| 6.2. |
|
Tanda Pengenal |
| |
|
|
|
|
Pada permukaan isolasi harus diberi tanda pengenal disepanjang penghantar dengan cetak tinta atau cetak timbul yang jelas dan tidak mudah |
|
|
terhapus, sesuai SPLN 40-1dengan ketentuan jarak antara dua tanda yang berurutan tidak melebihi 20 cm. |
|
|
|
| |
|
Penandaan sekurang-kurangnya adalah: |
| |
|
|
| |
a. |
Tanda standar SPLN 42; |
| |
b. |
Tanda pengenal produsen; |
| |
c. |
Kode pengenal; |
| |
d. |
Luas penampang penghantar; |
| |
e. |
Tegangan pengenal; |
| |
f. |
Tanda pengenal Badan Penguji, bila telah mengadakan perjanjian pengawasan mutu dengan Badan Penguji. |
| |
|
|
| |
|

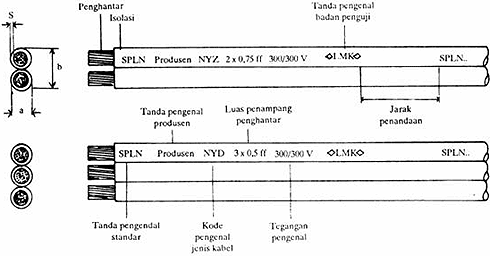

Contoh penandaan : |
| |
|
|
| |
|
 |
| |
|
|
| 7. |
|
Penandaan pada Kemasan |
| |
|
|
| |
|
Pada setiap kemasan harus tercantum keterangan yang jelas, mudah dibaca dan tidak mudah terhapus. |
| |
|
|
| |
|
Keterangan ini sekurang-kurangnya adalah : |
| |
|
|
| |
a. |
Tanda standar SPLN 42; |
| |
b. |
Tanda pengenal produsen; |
| |
c. |
Kode pengenal; |
| |
d. |
Tegangan pengenal; |
| |
e. |
Luas penampang penghantar; |
| |
f. |
Panjang kabel, dalam meter. |
| |
|
|
