KAWAT FLEKSIBEL KEMBAR DUA DAN TIGA BERISOLASI PVC |
|
|
TEGANGAN PENGENAL 300/300 VOLT (NYZ/NYD) |
| |
|
|
|
|
|
| |
|
Pasal Tiga |
| |
|
PENANDAAN |
| |
|
|
| 5. |
|
Kode Pengenal |
| |
|
|
| |
|
| Huruf Kode |
|
Komponen |
N |
|
Kabel jenis standar, dengan tembaga sebagai penghantar |
Y |
|
Isolasi PVC |
A |
|
Kawat berisolasi |
F |
|
Fleksibel |
f |
|
Penghantar halus dipintal bulat atau dipintal dan dipilin bulat |
|
| |
|
Penandaan kode pengenal dilengkapi dengan luas penampang penghantar dan tegangan pengenal. |
|
|
|
| |
|
Contoh: |
| |
|
|
|
a. |
NYAF 4 f 450/750 V |
| |
|
Menyatakan suatu kawat fleksibel berisolasi PVC dengan tegangan pengenal 450/750 V, berpenghantar tembaga halus polos atau berlapis |
|
|
logam yang dipijarkan dan dipintal bulat dengan luas penampang nominal 4 mm2. |
| |
|
|
|
b. |
NYAF 120 f 450/750 V |
| |
|
Menyatakan suatu kawat fleksibel berisolasi PVC dengan tegangan pengenal 450/750 V, berpenghantar tembaga halus polos atau berlapis |
|
|
logam yang dipijarkan dan dipintal bulat atau dipintal dan dipilin bulat dengan luas penampang nominal 120 mm2. |
| |
|
|

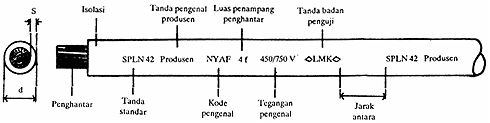

| 7. |
|
Penandaan pada Kabel |
| |
|
|
| |
|
Pada permukaan luar isolasi harus diberi tanda pengenal dengan cetak tinta atau cetak timbul yang jelas dan tidak mudah terhapus |
| |
|
sesuai SPLN 40-1, dengan jarak antara tidak melebihi 20 cm. |
| |
|
|
| |
a. |
Tanda standar SPLN 42; |
| |
b. |
Tanda pengenal produsen; |
| |
c. |
Kode pengenal luas penampang penghantar; |
| |
d. |
Tegangan pengenal; |
| |
e. |
Tanda pengenal Badan Penguji, bila telah mengadakan perjanjian pengawasan mutu dengan Badan Penguji. |
| |
|
|
| |
|
 |
| |
|
|
| 8. |
|
Penandaan pada Kemasan |
| |
|
|
| |
|
Pada setiap kemasan harus tercantum keterangan yang jelas, mudah dibaca dan tidak mudah terhapus. |
| |
|
|
| |
|
Keterangan ini sekurang-kurangnya adalah : |
| |
|
|
| |
a. |
Tanda standar SPLN 42; |
| |
b. |
Tanda pengenal produsen; |
| |
c. |
Kode pengenal; |
| |
d. |
Tegangan pengenal; |
| |
e. |
Luas penampang penghantar; |
| |
f. |
Panjang kabel, dalam meter. |
| |
|
|
| |
|
|
| 9. |
|
Warna Isolasi
|
| |
|
|
| |
|
Isolasi harus diberi warna hijau-kuning atau biru muda atau hitam atau kuning atau merah. Untuk pengawatan rangkaian bantu dapat
|
| |
|
digunakan warna lain sesuai ketentuan pemasangan.
|
| |
|
|
| |
|
Khusus warna hijau-kuning pada seluruh panjang kawat fleksibel berisolasi. Sepotong kawat fleksibel berisolasi sepanjang 15 mm dari bagian |
| |
|
manapun juga dari kawat fleksibel berisolasi hijau-kuning tersebut, harus sedemikian rupa sehingga salah satu warna meliputi permukaan tidak |
| |
|
kurang dari 30% dan tidak lebih dari 70% dari seluruh permukaan, sedangkan permukaan sisanya berwarna yang lain. |
| |
|
|
| |
|
Catatan : |
|
Warna hijau-kuning hanya untuk penghantar pembumian dan tidak boleh untuk penghantar lainnya. |
|
|
Warna biru muda hanya untuk penghantar netral dan tidak boleh untuk penghantar lainnya. |
|
| |
|
|
